Aðalhlutverk háspennu DC tengiliða er að stjórna skiptingu hringrása. Í DC hringrás framkvæmir tengiliðurinn þessu verkefni í gegnum innri tengiliði sína þegar hann þarf að aftengja eða tengja hringrásina. Ólíkt riðstraumssnertibúnaði verða jafnstraumssnertir að sigrast á skorti á náttúrulegum núll-þverunarpunkti fyrir DC straum þegar þeir eru aftengdir, sem krefst flóknari ljósboga-slökkvihönnunar.
Kjarnaíhlutir háspennu DC tengiliða eru rafsegul, snertikerfi og vélræn uppbygging. Þegar tengibúnaðurinn tengir hringrásina myndar rafsegillinn segulsvið sem straumur flæðir í gegnum, dregur að tengiliðina til að lokast og lýkur þannig hringrásinni. Þegar nauðsynlegt er að aftengja rafrásina er rafsegullinn af-orkulausri og tengiliðir aðskiljast undir áhrifum gorma, sem truflar strauminn. Í þessu ferli þjónar hreina járnið í EV gengisfestingunni sem lykilbyggingarstoðhluti rafsegulkerfisins og gegndræpi þess og vélrænni styrkur hefur bein áhrif á viðbragðshraða rafsegulsins og stöðugleika aðdráttaraflsins.
Í háspennu DC umhverfi er rafboginn sem myndast við rof á snertingu stór þáttur sem hefur áhrif á líftíma tengibúnaðarins. Til að stjórna ljósboganum á áhrifaríkan hátt nota nútíma háspennu DC tengiliðir venjulega innsiglað holrúm ásamt segulbogablástur eða vetnisboga slökkvitækni. Í þessu tilviki hefur frammistaða rafmagns hreins járnstimplunar fyrir EV DC tengibúnaðinn bein áhrif á samkvæmni rafseguldrifsins. Hár-hreint járnstimplun getur veitt lægri segulstreygju og meiri mettunarsegulflæðisþéttleika og þar með bætt brotgetu tengibúnaðarins.
Hönnun háspennu DC tengiliða krefst vandlegrar skoðunar á eftirfarandi þáttum:
Í fyrsta lagi einangrunarafköst. Þar sem háspennu DC tengiliðir verða að þola háspennu (algengar forskriftir eru á bilinu 450V til 1000V eða jafnvel hærri), skiptir hönnun einangrunarkerfis þeirra sköpum. Venjulega eru hágæða einangrunarefni notuð innanhúss og skriðvegalengdir og rými eru skynsamlega hönnuð til að tryggja öryggi og áreiðanleika við háspennuskilyrði.
Í öðru lagi, bogaviðnám. Bogamyndun er mikil tæknileg áskorun í háspennu DC hringrásum. Hagræðing snertiefna (eins og að nota silfur-undirstaða málmblöndur eða wolfram koparsnertiefni) og boga-slökkvihólfsbyggingu geta í raun dregið úr veðrun snertiefna vegna ljósbogaorku og lengt endingartíma. Á sama tíma hefur járnfestingin fyrir EV DC Relay, sem lykilbyggingaríhluti sem tengir rafsegulkerfið og tengibúnaðinn, veruleg áhrif á stöðugleika bogaslökkvibilsins vegna víddarnákvæmni þess og vélræns styrks.
Í þriðja lagi, hitaleiðni og hitastjórnun. Við háspennu og hástraumsaðstæður geta tengiliðir myndað mikið magn af Joule hita. Hönnunin felur venjulega í sér árangursríkar hitaleiðnileiðir og hitaleiðnibyggingu í hlífinni til að tryggja-langtíma rekstrarstöðugleika. HVDC Relay beinagrind, úr hreinu járni, framkvæmir ekki aðeins segulhringrásina heldur tekur þátt í hönnun hitaleiðnibrautarinnar. Hágæða beinagrind af hreinu járni hjálpar til við að draga úr staðbundinni hitahækkun.

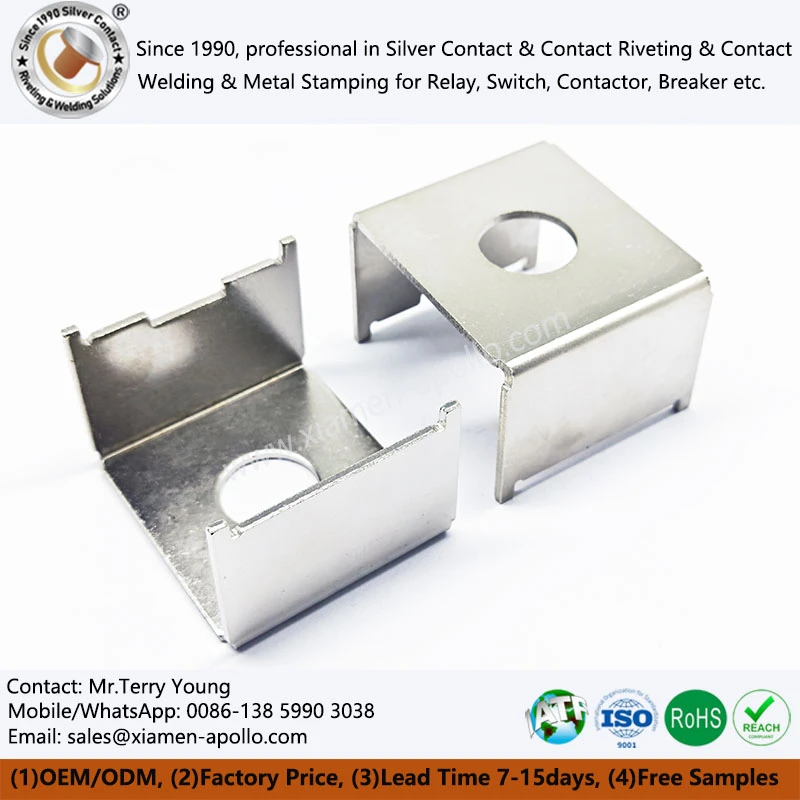

Í fjórða lagi, þétt uppbygging og titringsþol. Bílaforrit gera strangar kröfur um stærð tengibúnaðarins og titringsþol. EV HVDC Contactor Pure Iron Bracket, með nákvæmni stimplun, veitir nægjanlegan vélrænan styrk innan takmarkaðs rýmis á sama tíma og það tryggir stöðugt loftbil í rafsegulkerfinu. Stimplun með mikilli-nákvæmni kemur í veg fyrir áreiðanleikavandamál eins og kjarnastíflu eða ófullnægjandi þátttöku.
Í raforkukerfum eru háspennu DC tengiliðir notaðir til að stjórna háspennu DC hringrásum í rafmagnsnetinu, sem hjálpar til við að ná öruggri hringrásarskiptingu og yfirálagsvörn og bæta stöðugleika netsins. Sérstaklega í sveigjanlegum DC flutnings- og orkugeymslukerfum er áreiðanleg notkun tengibúnaðarins beintengd við örugga notkun allrar rafstöðvarinnar.
Í rafknúnum ökutækjum er rafhlöðustjórnunarkerfið einn af helstu öryggisþáttunum. Háspennu DC tengiliðir eru notaðir til að stjórna tengingu og aftengingu milli rafhlöðupakka og mótorstýringar, sem tryggir öryggi við hleðslu og afhleðslu. Hreinir járnstimplunarhlutar fyrir rafgeymir eru mikið notaðir í aðalrásarsnertum og for-hleðsluliða. Hreinleiki efnis þeirra og stimplunarnákvæmni hefur bein áhrif á hleðslugetu og áreiðanleika tengibúnaðarins við titring. Með aukinni útbreiðslu 800V háspennupalla á sviði rafknúinna ökutækja eru meiri kröfur gerðar um víddarvikmörk og segulmagnaðir samkvæmni hreinna járnstimplunarhluta.
